接地导通测试仪配电终端自动化测试仪的简单介绍

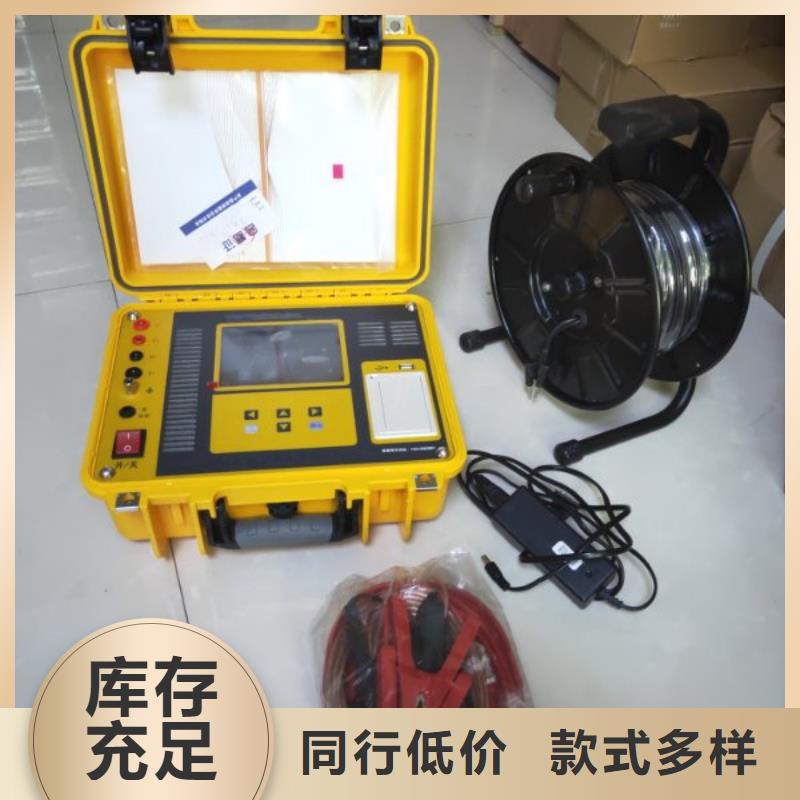

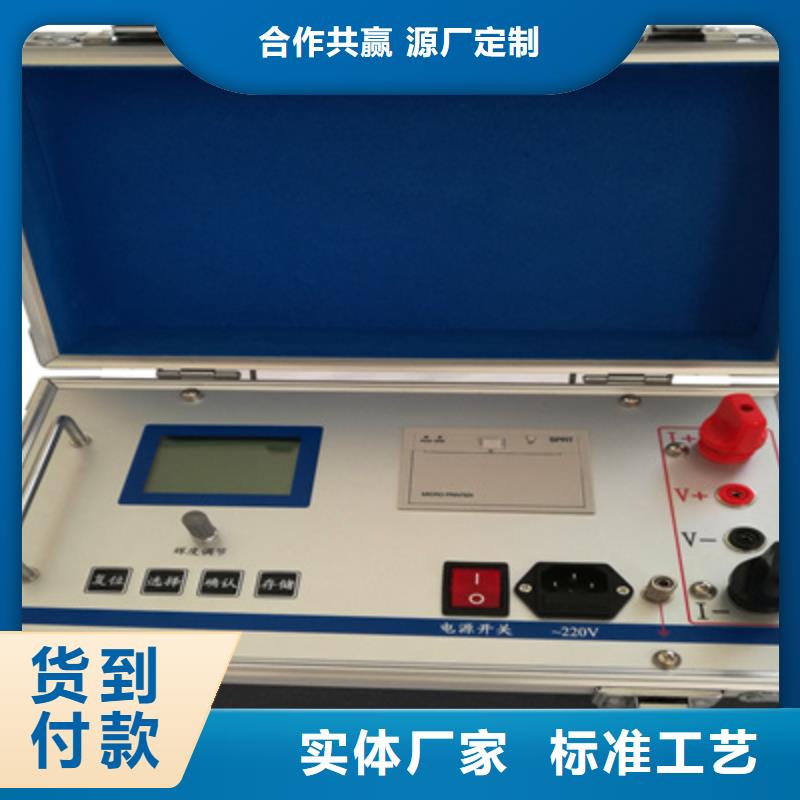

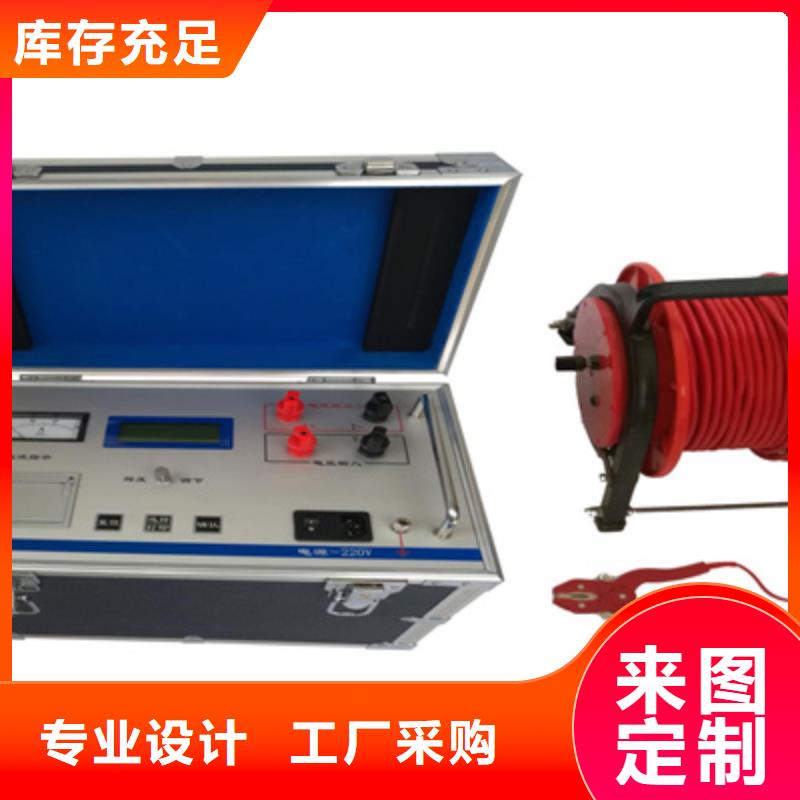

接地导通测试仪结构1. U盘插口2. 打印机3. RS232接口4. U＋接线柱5. I＋接线柱6. 30A保险丝（输出电路保护）7. I-接线柱8. U-接线柱9. 接地端10. 充电接口11. 220V市电输入接口12. 3A保险丝（市电输入保护）13. 220V市电输入开关14. 液晶屏15. 打印键16. 返回键17. 上、下、左、右、确定键18. TEST键（测试键）19. 开关机键四. 操作1. 操作使用本仪表时，必须在气候条件良好的情况下进行，在雨、雪、雾、空气湿度较大的情况下禁止使用，以免发生危险。本仪表必须由经培训并取得授权资格的人员操作，操作者须严格遵守规则。用户应及时为仪器充电（至少每2个月为仪器充电一次），否则在严重亏电时仍不充电，会造成电池不可逆的损坏，缩短电池的使用寿命，影响仪器的正常使用。（1）开关机由仪器内置电池供电时：按“”键0.5秒开机，进入测试模式，再长按0.5秒“”键关机。若此时接上220V市电并闭合市电开关，仪表将自动切换为220V供电。由外接220V市电供电时：打开AC 220V/2A插座上的红色市电输入开关，市电输入开关灯亮后，再按“”键0.5秒开机。在使用220V供电时，若突然断电，

接地导通测试仪设置完成后，长按“”键开始测试。单次测试模式下，测试开始时，显示“充电中…”，充电至指定电流值时开始测试，显示“正在测试…”，在测试完成后显示测试的电阻值，若被测试电阻超量程上限时显示“--OL--”。连续测试模式下，长按“”开始测试，此模式下仪器实时显示测量的电阻值和电流值，等待显示的电阻值稳定之后，短按“”可停止测试并保存数据。若接线不良，则显示“接线不良”提示。在测试电感较大的电阻时（例如变压器绕组），测试完成后会有蜂鸣响提示，表示正在放电，注意需在放电完成后方可进行下一次测试。测试过程中若需中断测试，可短按“”键中断，仪表会停止测试并立即开始放电，等待放电结束即可开始下一次测试。（仪表在测试普通电阻时没有蜂鸣器放电提示，用户只需在有示值显示后5秒左右再测试即可。）（3）自检用户可用随仪器配备的自检电阻进行仪器自检测试，若仪表测试的电阻阻值与标准电阻阻值误差在0.1％范围内即表示仪表直流电阻测试功能正常。（4）仪器的保护措施为了保护操作人员和仪器设备的，本仪表具备输入过流保护，输出过流保护，仪器高温保护，测试负载放电保护，电池电量低等几种保护措施。五. 电池管理长时间不使用仪表时，请每2个月给电池充电一次。电池电量低时，请及时充电。电池过充或过放均会损坏电池。必须使用标配的充电器充电。1．电池出现无格指示代表电池电量几乎耗尽，显示“”符号，仪表将自动关机。此时请尽快使用充电器充电，以维护电池，若电池过度放电有可能造成电池性损坏。2．按“”键0.5秒检查仪表能否正常开机，若仍不能开机，请联系厂家处理。3．若需更换电池，请联系厂家处理。六. 装箱单仪器1台测试线（黑色线长10米；红色线长50米）2条（红、黑各1条）自检电阻1个电源线1条打印纸1卷充电器1个（25.2V 3A）附件工具箱1个保险丝4个（3A、30A各2个）接地线1条RS232数据线1条用户手册/保修卡/合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。
